| Reparatur |

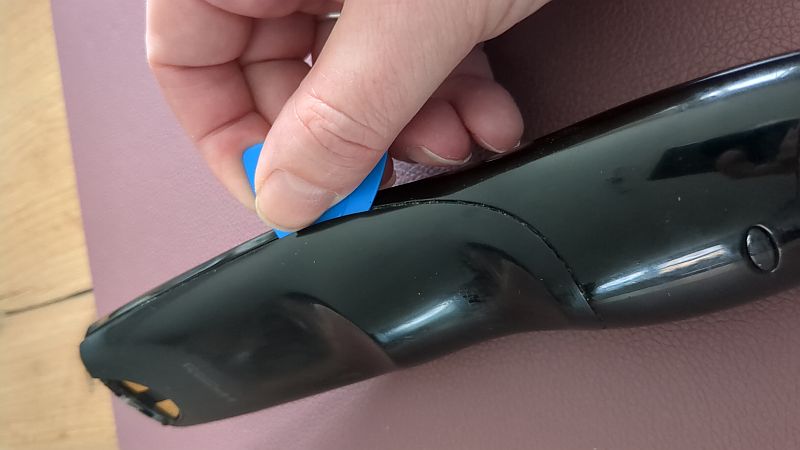

Zunächst war also das Gehäuse zu öffnen. Dazu war als erste Maßnahme die untere Griffschale zu entfernen, die fest in das eigentliche Gehäuse eingeclipst ist. Um sie beschädigungsfrei abnehmen zu können, habe ich mit einem Plektrum vorsichtig die Haltenasen aufgehebelt. Das ging vergleichweise einfach:

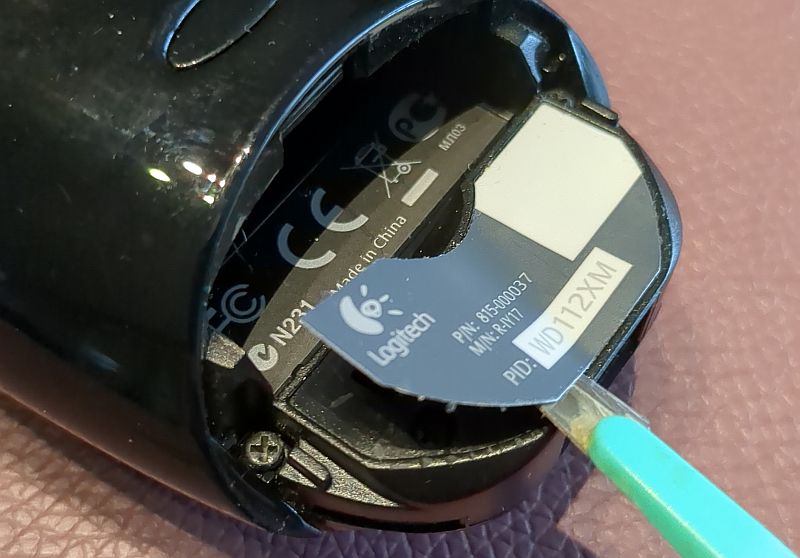

Anschließend musste ich nach dem Öffenen des Akku-Faches noch den Logitech-Aufkleber mit einem Skalpell „abfummeln“, denn darunter befinden sich zwei Schrauben:
In diesem Bereich waren also insgesamt vier Schrauben zu lösen (ganz außen sind zwei; dass sich unter dem Aufkleber dann auch noch zwei Schrauben befinden muss man wissen - von alleine kommt da nicht 'drauf) :

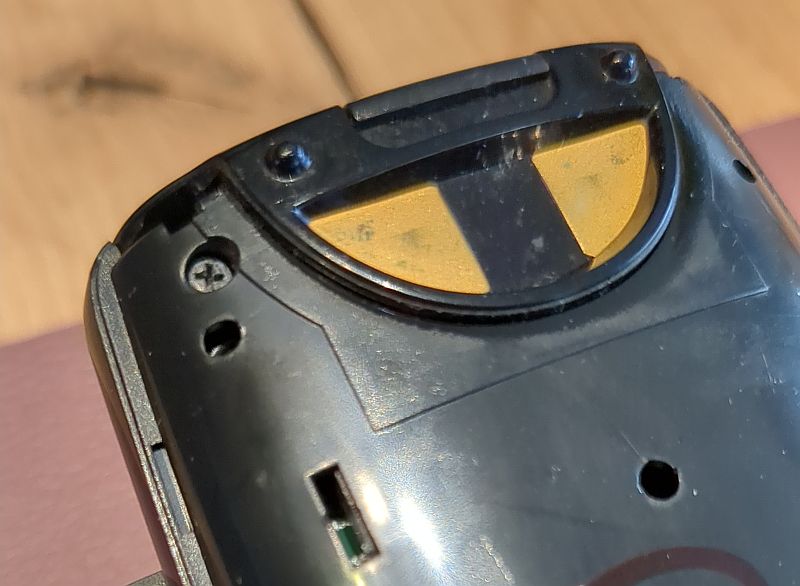

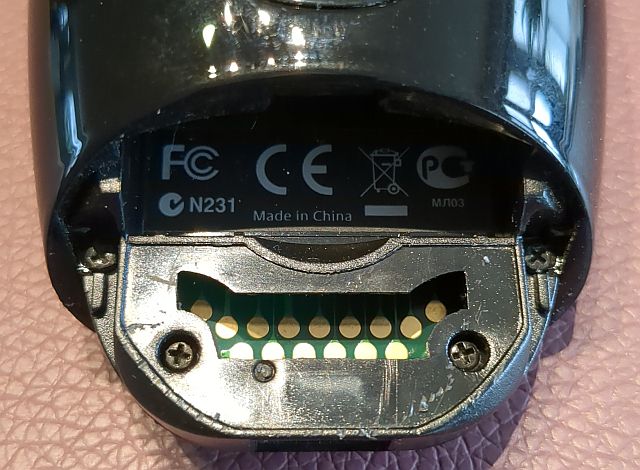

Oben ist die Gehäusehälfte im Bereich der Kontaktflächen (zum Aufladen des Akkus) dagegen nur mit einer einzigen Schraube fixiert:

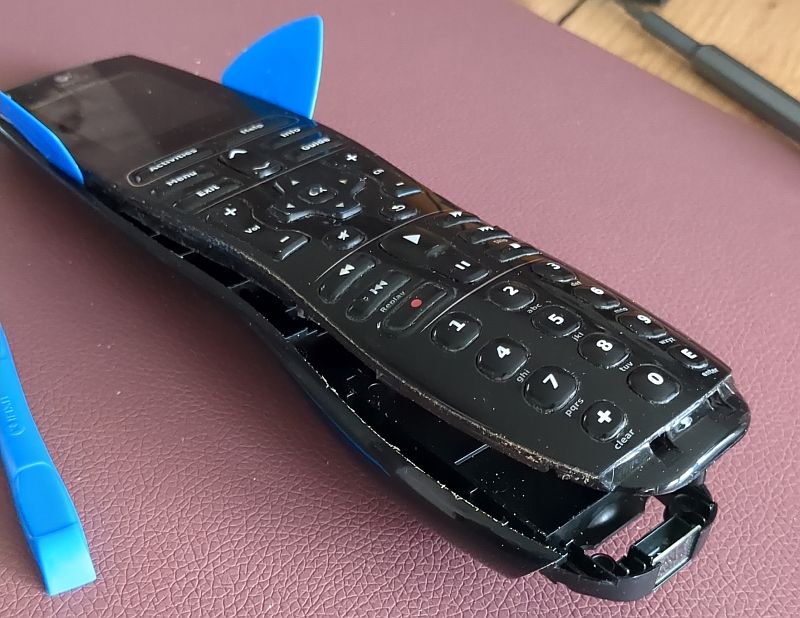

Danach muss auch die untere, ebenfalls geclipste, Gehäusehälfte mit einem Plektron aufgehebelt werden...
...und kann dann zur Seite gelegt werden. So käme man bereits an den Neigungssensor heran und die Platine könnte eingebaut bleiben:

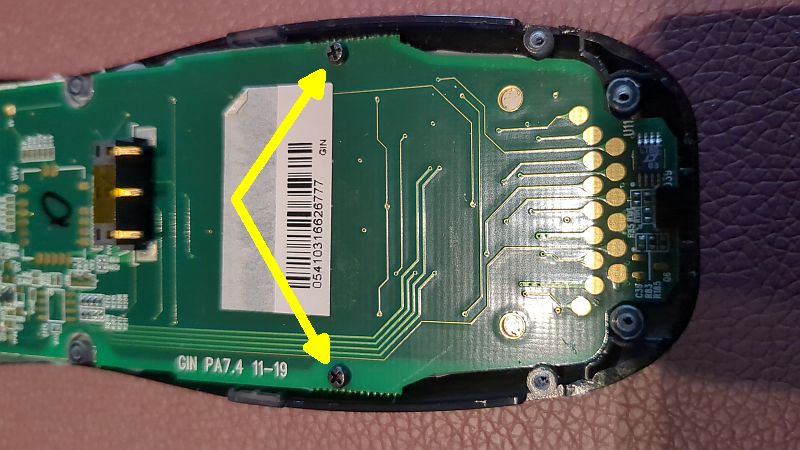

Da ich bei dieser Gelegenheit aber auch noch sämtliche Kontaktflächen der Tasten „generalreinigen“ wollte, musste die Platine natürlich auch noch entnommen werden. Dazu waren weitere Schräubchen zu lösen...:

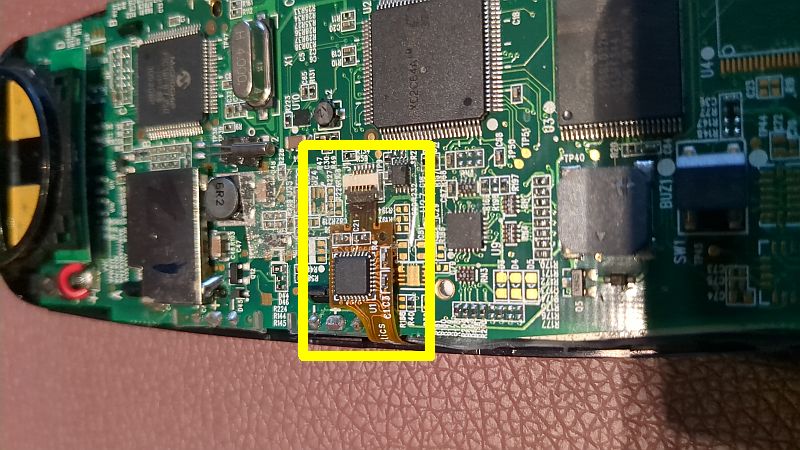

... Doch Vorsicht! Vor dem Abheben der Platine muss unbedingt das empfindliche Kontaktband mit dem aufgesetzen IC (welches die Touch-Funktion des Displays versorgt) aus dem Klappverschluss (oben innerhalb der gelben Markierung) herausgezogen werden:
Hier ist das Kontaktband bereits aus dem Kontaktverschluss herausgezogen:

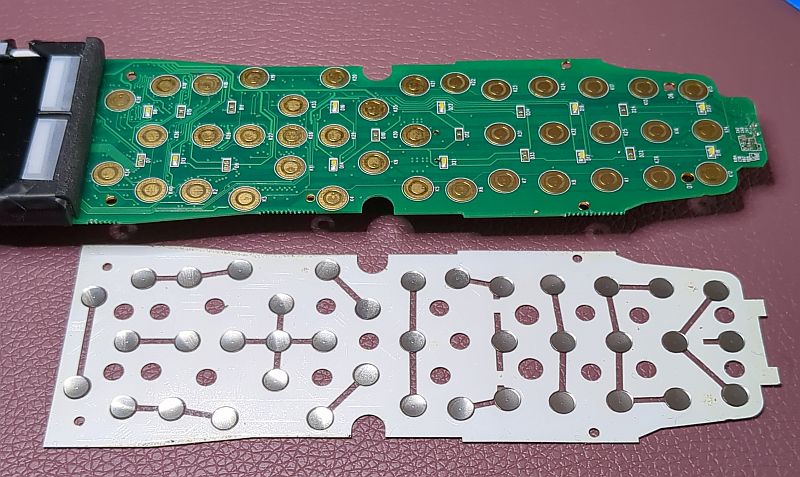

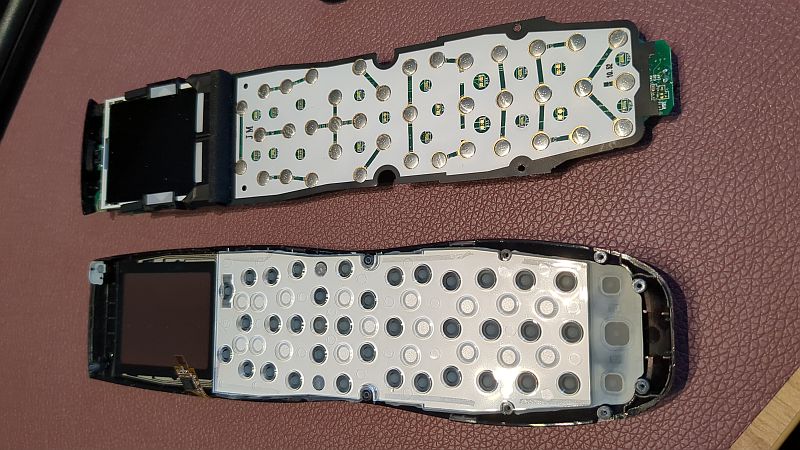

Danach kann die Platine heruntergenommen werden und man sieht unten die „Oberschale“ (mit den Tasten) und oben die Platine mit den Kontaktflächen auf die die Tasten wirken:

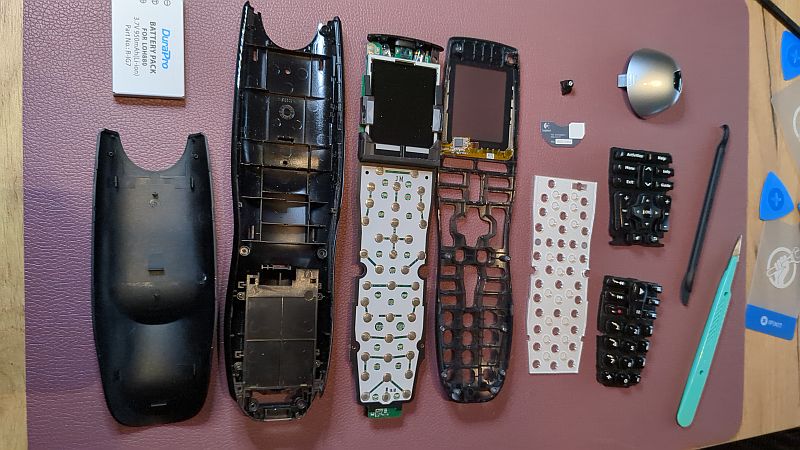

„Gesammelte Werke“: Alle demontierten Einzelteile in der Übersicht (v.l.n.r.: Akku (weiß), darunter die Griffschale, Unterschale, Platine mit Display und Tastenkontakte, Oberschale mit Touch-Display, daneben oben Power-Off-Taste sowie Aufkleber und Tastenfeldmatritze, Akku-Abdeckung, darunter die Tastenmatten, daneben Hebelwerkzeug):

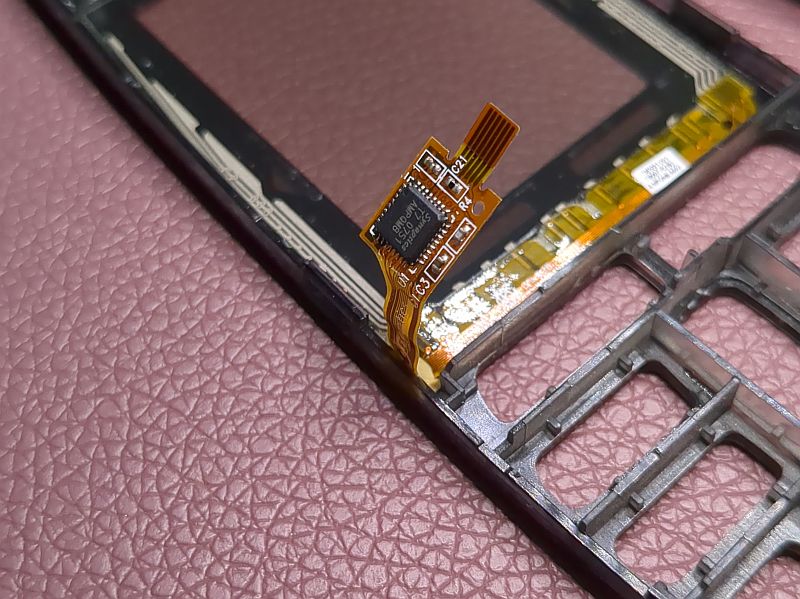

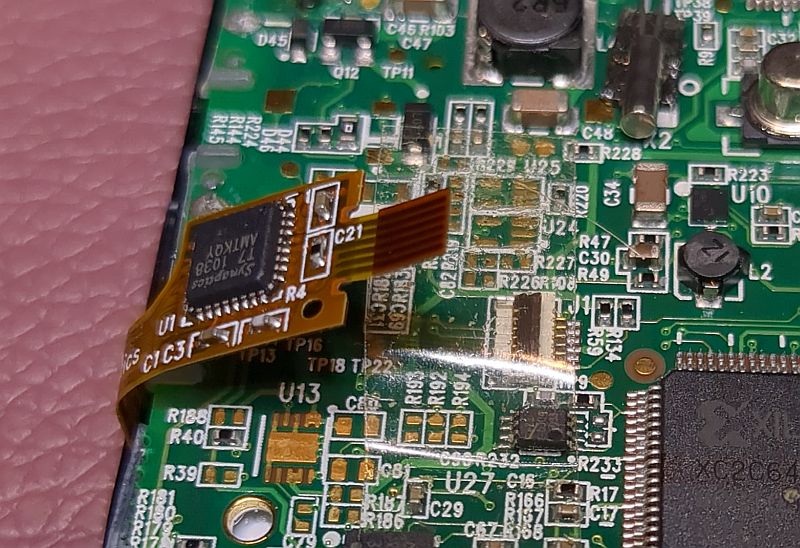

Auf diesem Foto das Kontaktband zum Touch-Display nochmal im Detail:

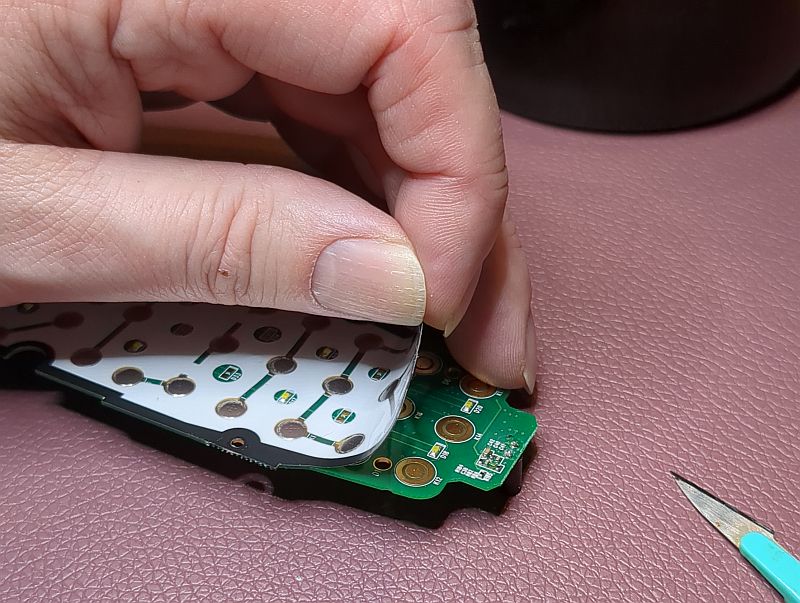

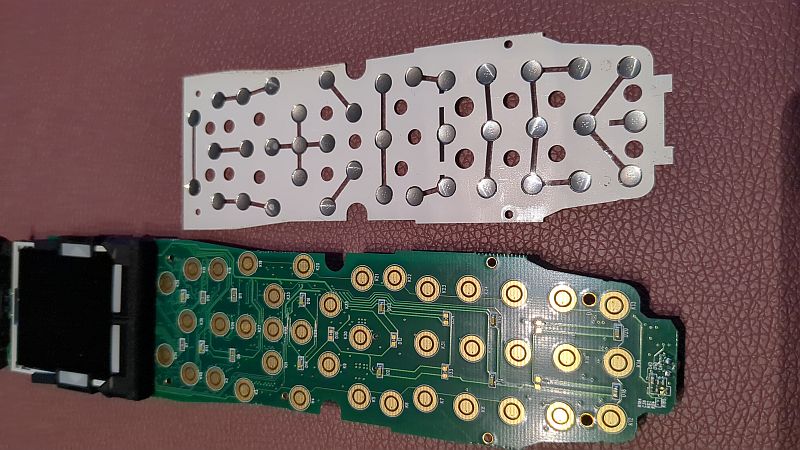

Um die eigentlichen Kontaktflächen reinigen zu können, muss zunächst die weiße Folie abgezogen werden (diese ist aufgeklebt):
Anschließend sind die Kontakte leicht zugänglich und können gereinigt werden; dazu später mehr:
 >

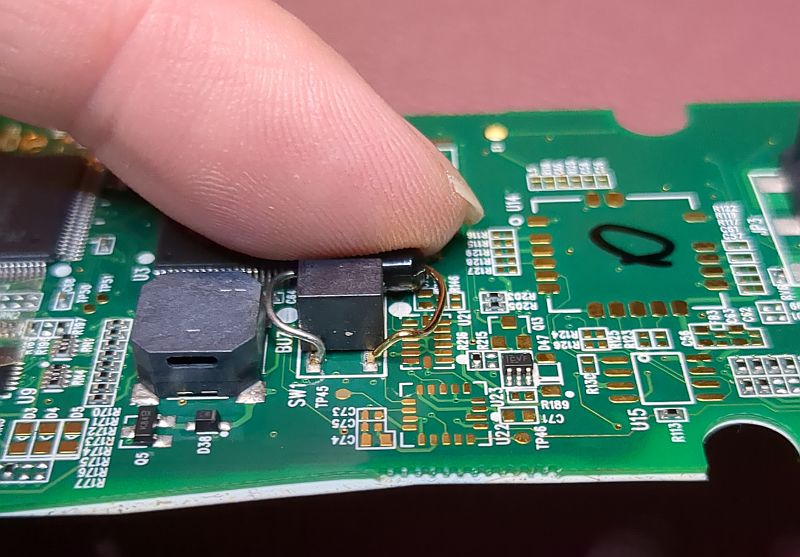

Wenden wir uns erstmal dem Neigungssensor zu: Der vorhandene Sensor (das viereckige Kästchen) ist ein sog. SMD (surface-mounted device), also ein oberflächenmontiertes Bauteil. Das hätte ich zwar auslöten (oder besser gesagt: ablöten) können; es war aber einfacher, den neuen Sensor einfach „huckepack“ anzulöten. Dazu war natürlich zunächst eine Anpassung der „Lötbeinchen“ erforderlich. Eine erste grobe Orientierung:
 >
Nach der Anpassung der Länge und der Biegungen passen die „Beinchen“ genau auf die Lötpads:
 >

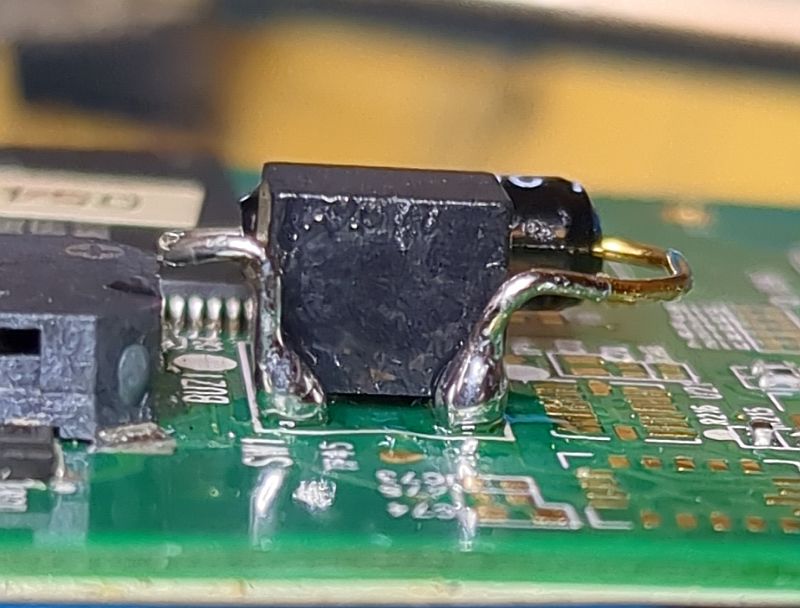

Auf dieser Nahaufnahme sieht man gut, wie klein die Bauteile sind, denn die mit kleiner Lötspitze und 1mm Lötdraht aufgebrachten Lötpunkte wirken hier „riesig“:
 >

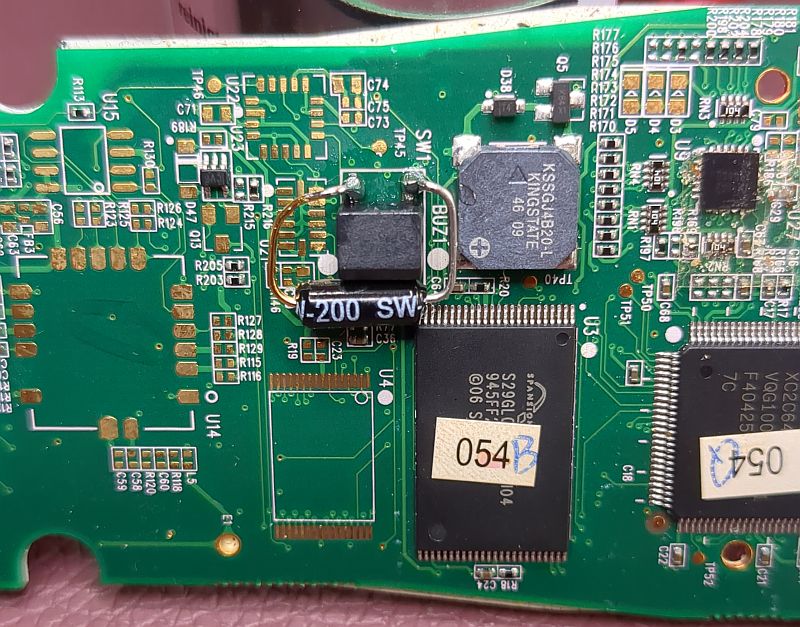

Von „oben“ sieht das dann so aus:
 >

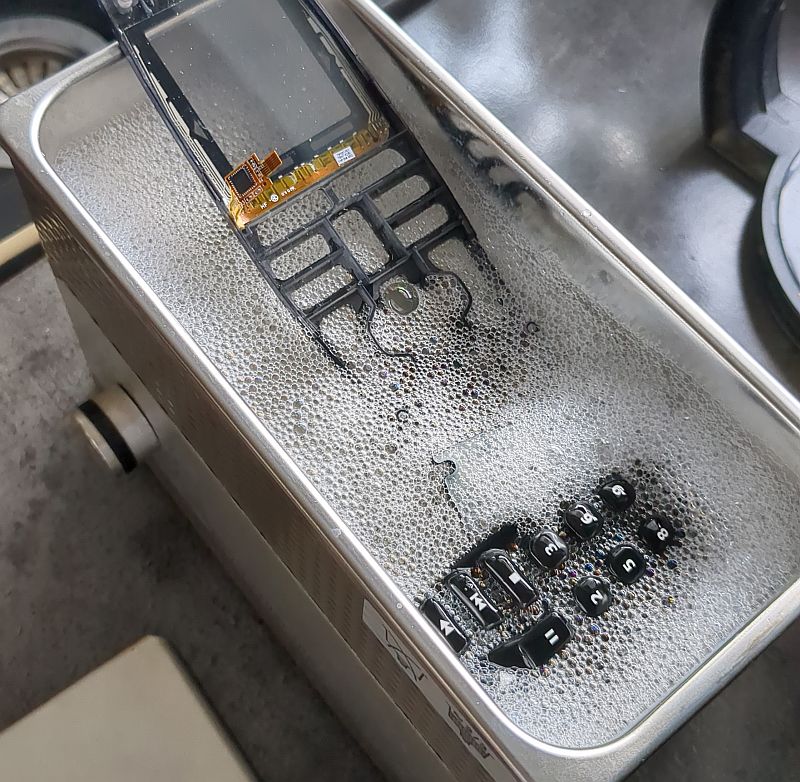

Die Tastenmatten und die Oberschale erhalten ein Ultraschall-Bad, so dass der Körperschweiß- und Staubdreck der vergangenen Jahre ordentlich entfernt wird:
 >

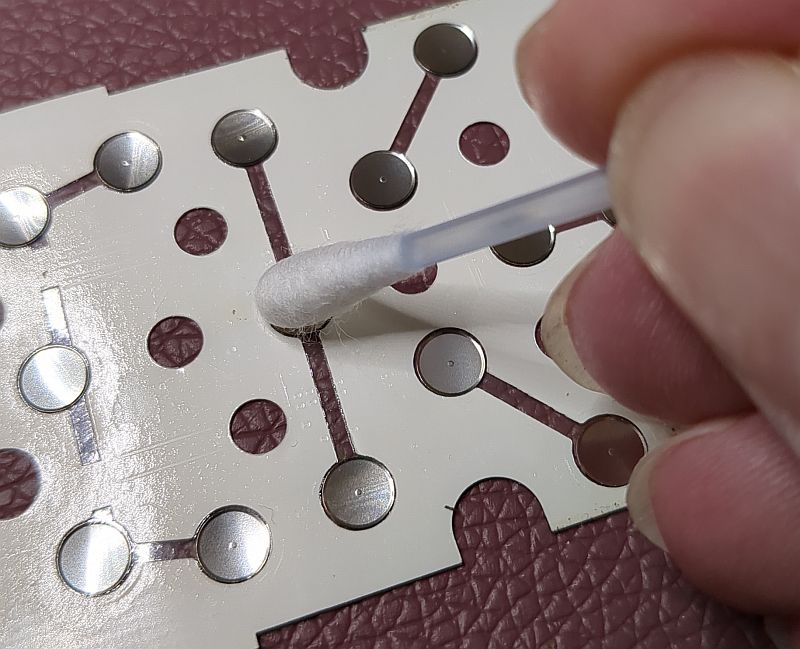

Zunächst habe ich die „Druckplättchen“, die auf die Kontaktflächen (die eigentlichen Schalter) wirken, mit IPA (Isopropanolalkohol) gereinigt:

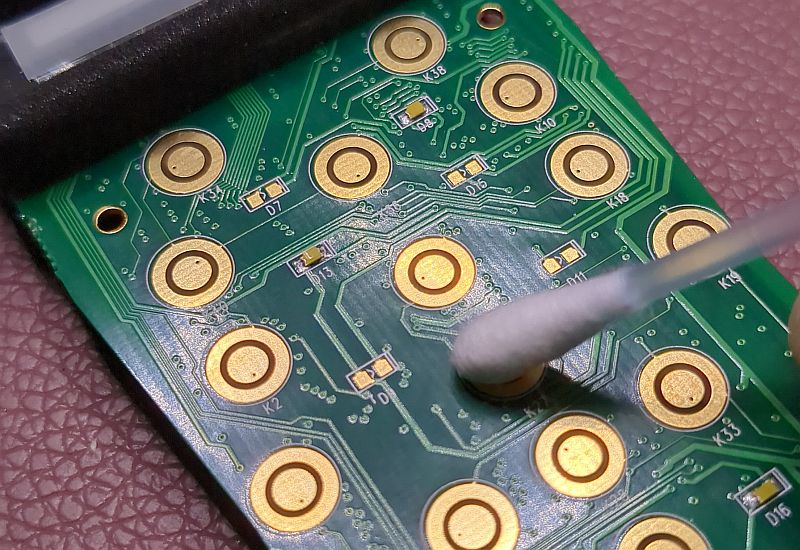

Anschließend waren die eigentlichen Schaltflächen 'dran (werden die Druckplättchen darauf gedrückt, wird der äußere Ring mit der Mitte kurzgeschlossen und die Schaltung wird ausgelöst):
Nach der Reinigung aller Kontaktflächen mit IPA habe ich diese noch mit einem Schutzspray von Cramolin „versiegelt“. Jetzt sind sie zum Wiedereinbau bereit:
Nachdem ich alles wieder zusammengebaut hatte, funktionierte die Harmony One wieder wie am ersten Tag. Eigentlich sogar fast „besser“, denn die Hintergrundbeleuchtung geht nun bereits bei leichter Erschütterung an! Es reicht, wenn man auf den Tisch klopft, auf der die Fernbedienung liegt...
|
